Nowoczesne Metodologie Wsparcia Inżynierii. Przegląd 9 Kluczowych Podejść z praktycznymi przykładami.

Współczesna inżynieria to dziedzina, która rozwija się niezwykle dynamicznie, wykorzystując różnorodne metodologie mające na celu optymalizację procesów projektowych, produkcyjnych oraz zarządzania jakością. Poza dobrze znanymi metodami takimi jak TRIZ, DFA czy Lean, inżynierowie mogą korzystać z szeregu innych systematycznych i efektywnych podejść, które znacząco wspierają ich pracę. Warto poznać kilka z nich, by świadomie dobierać narzędzia do specyfiki swoich projektów.

Za tymi metodami kryje się dosyć zaawansowana matematyka oparta na macierzach, którą ciężko jest streścić w artykule, ale mam nadzieję że zachęci Cię do zgłębienia tej ważnej tematyki.

1. Axiomatic Design – struktura oparta na aksjomatach

Opracowana przez prof. Nam P. Suh z MIT, metoda ta traktuje proces twórczy jako sekwencję mapowania między czterema domenami: potrzebami użytkownika, wymaganiami funkcjonalnymi (FR), parametrami projektowymi (DP) oraz zmiennymi procesowymi (PV).

Fundamentem, który odróżnia AD od chaotycznego brainstormingu, są dwa nienaruszalne aksjomaty:

Aksjomat Niezależności (The Independence Axiom)

W idealnym projekcie każda funkcja powinna być realizowana niezależnie od pozostałych. Jeśli zmieniasz jeden element konstrukcyjny, nie powinieneś wywoływać lawiny niechcianych skutków w innych częściach systemu. W języku matematyki dążymy do tego, aby macierz projektowa [A] była macierzą diagonalną lub trójkątną: [FR] = [A][DP]

Gdy macierz jest „rozwiązana” (diagonalna), system jest idealny. Gdy jest „sprzężona” (pełna liczb poza przekątną), mamy do czynienia z inżynieryjnym koszmarem, w którym poprawka w jednym miejscu psuje trzy inne.

Aksjomat Informacji (The Information Axiom)

Spośród wszystkich projektów spełniających pierwszy aksjomat, najlepszy jest ten o najniższej zawartości informacji. W praktyce oznacza to dążenie do maksymalnej prostoty i najwyższego prawdopodobieństwa sukcesu. Mniej ruchomych części, mniej skomplikowanych zależności – większa niezawodność.

Praktyczne przykłady: Kran

• Klasyczny przykład „złego” projektu (Sprzężenie): Standardowa bateria prysznicowa z dwoma kurkami. Chcesz zwiększyć temperaturę wody (FR1), ale odkręcając ciepłą wodę, zmieniasz też ciśnienie strumienia (FR2). Musisz manipulować oboma kurkami, by osiągnąć cel. To projekt „sprzężony”.
• Projekt aksjomatyczny (Niezależność): Nowoczesna bateria z jedną dźwignią, gdzie ruch góra-dół odpowiada wyłącznie za przepływ (DP1), a ruch lewo-prawo wyłącznie za temperaturę (DP2). Zmiana jednego parametru nie wpływa na drugi.

2. Quality Function Deployment (QFD) – głos klienta w projekcie

QFD to nie tylko metoda planowania, to rygorystyczny proces „tłumaczenia” subiektywnych, często niejasnych życzeń klienta na twardy język specyfikacji technicznej.

W projektowaniu mechanicznym i industrialnym QFD pełni rolę pomostu między działem marketingu a biurem konstrukcyjnym, eliminując domysły i tzw. „over-engineering” (projektowanie zbędnych, kosztownych funkcji).

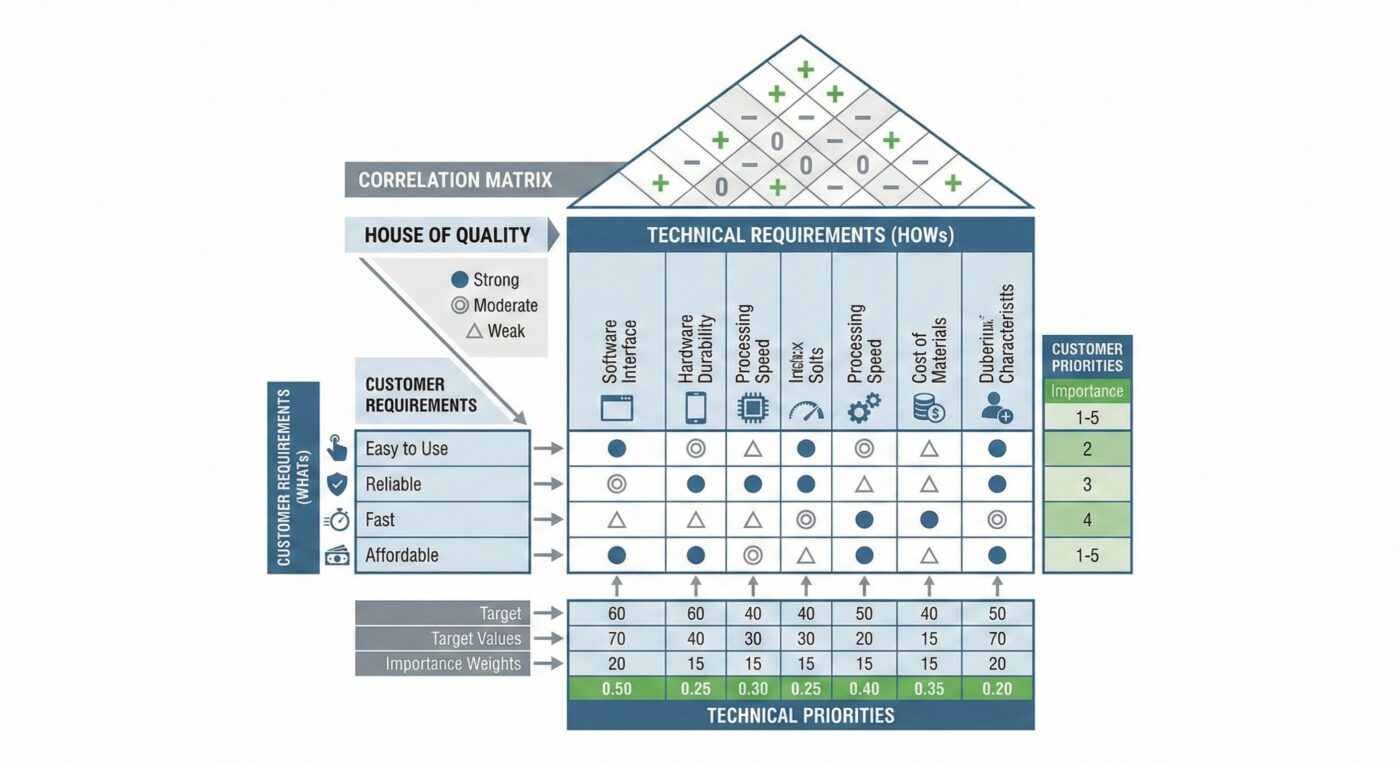

Sercem tej metody jest Dom Jakości (House of Quality) – zaawansowana macierz, która pozwala matematycznie powiązać „głos klienta” (VOC – Voice of the Customer) z mierzalnymi parametrami produktu, takimi jak moment obrotowy, masa, twardość materiału czy tolerancje pasowania.

Dzięki QFD inżynierowie nie projektują „dobrego urządzenia”, ale urządzenie, które precyzyjnie trafia w punkt rynkowej niszy, optymalizując koszty tam, gdzie klient nie odczuje różnicy, i maksymalizując jakość w kluczowych dla niego obszarach.

Przykład: Projektowanie wkrętarki akumulatorowej dla profesjonalistów

• Głos Klienta (Co?): „Urządzenie musi być lekkie, ale na tyle mocne, by wkręcać długie ciesielskie wkręty przez cały dzień”.
• Parametry Techniczne (Jak?): Inżynier przekłada to na konkretne zmienne: gęstość energii ogniw (Wh/kg), sprawność silnika bezszczotkowego (%) oraz stopień przełożenia przekładni planetarnej.
• Dom Jakości w akcji: W „dachu” macierzy inżynier analizuje konflikty. Przykładowo: zwiększenie mocy silnika (większy magnes) negatywnie wpływa na masę urządzenia. QFD pozwala znaleźć optymalny punkt kompromisu (trade-off) lub wymusza innowację (np. zastosowanie lżejszych stopów magnezu), aby spełnić oba wymagania jednocześnie.

3. Systems Engineering – Dyrygent technicznej złożoności

Systems Engineering (SE) to interdyscyplinarny „mózg” operacji technicznych. W przeciwieństwie do wąskich specjalizacji, inżynieria systemów nie skupia się na tym, jak zaprojektować pojedynczą śrubę czy obwód drukowany, ale na tym, jak te tysiące elementów współgrają ze sobą, by stworzyć cechę emergentną – czyli właściwość całego systemu, której nie posiada żaden z jego komponentów z osobna (np. zdolność samolotu do lotu).

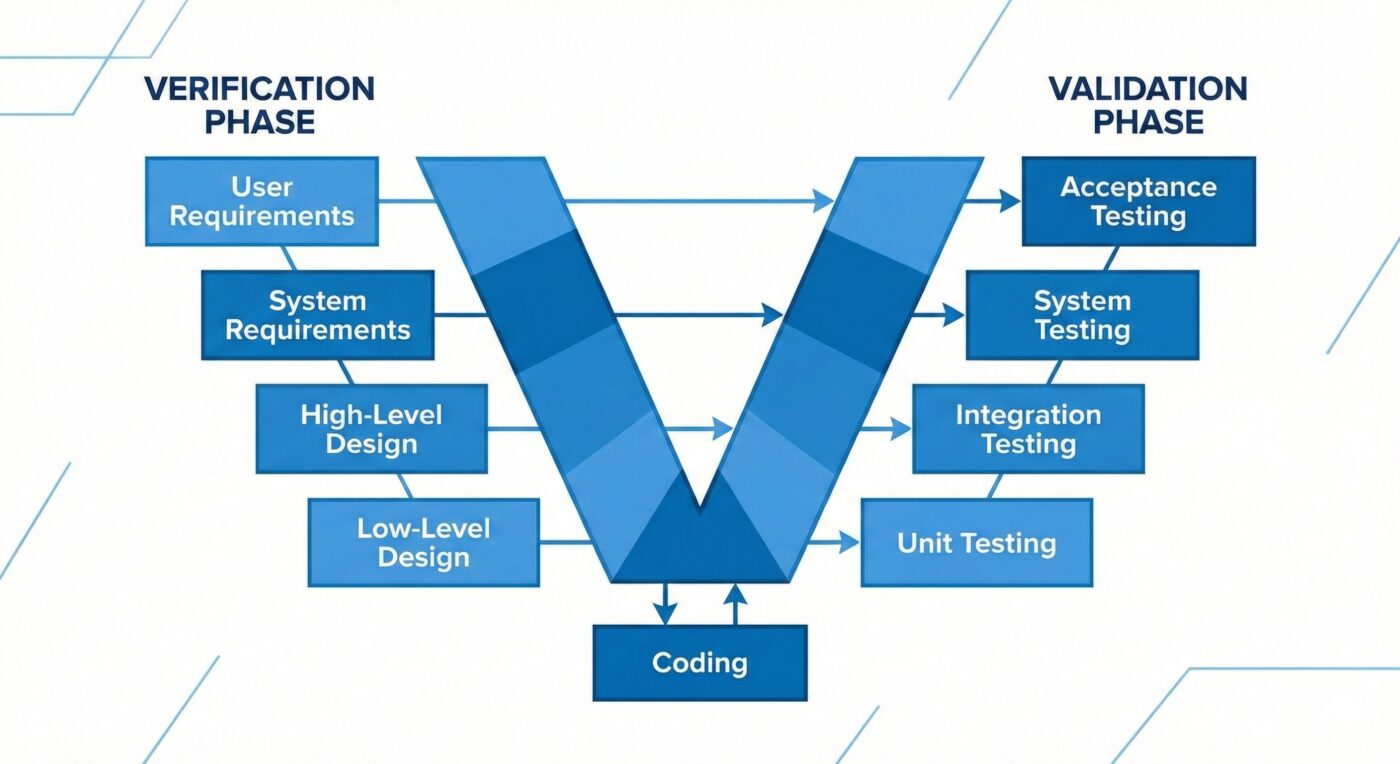

Metodologia ta opiera się na Modelu V (V-Model), który rygorystycznie prowadzi projekt od definicji wymagań, przez dekompozycję na podsystemy, aż po ich ponowną integrację i walidację. W inżynierii mechanicznej i lotniczej SE jest jedynym sposobem na uniknięcie „katastrofy interfejsów”, gdzie idealnie zaprojektowane części po prostu do siebie nie pasują.

---

Przykład: Projektowanie autonomicznego drona dostawczego

Wyobraźmy sobie projektowanie drona. Zespół mechaniczny chce większych śmigieł (większy udźwig), zespół elektryczny potrzebuje większej baterii (dłuższy czas lotu), a zespół software’owy wymaga potężniejszego procesora do analizy obrazu AI (większe zużycie energii).

• Rola Systems Engineer: To on rozstrzyga te sprzeczne interesy. Musi wyznaczyć „budżet masy” i „budżet energii”. Jeśli masa akumulatora wzrośnie o 10%, inżynier systemu musi natychmiast przeliczyć, jak wpłynie to na środek ciężkości (statyka), bezwładność (dynamika lotu) oraz czas reakcji serwomechanizmów.
• Zarządzanie ryzykiem: Poprzez analizę FMEA (Failure Mode and Effects Analysis), SE identyfikuje, że awaria jednego ogniwa baterii nie może doprowadzić do utraty kontroli nad całym systemem.

Inżynieria systemów to kompleksowa metodologia, która integruje różne dziedziny wiedzy, aby skutecznie zarządzać złożonymi projektami. Dzięki modelowaniu funkcji, wymagań i interakcji między komponentami pomaga w planowaniu, analizie ryzyka i optymalizacji całego systemu. Podejście systemowe jest nieocenione w realizacji złożonych technologicznie projektów, takich jak systemy lotnicze, obronne czy telekomunikacyjne^[5][6].

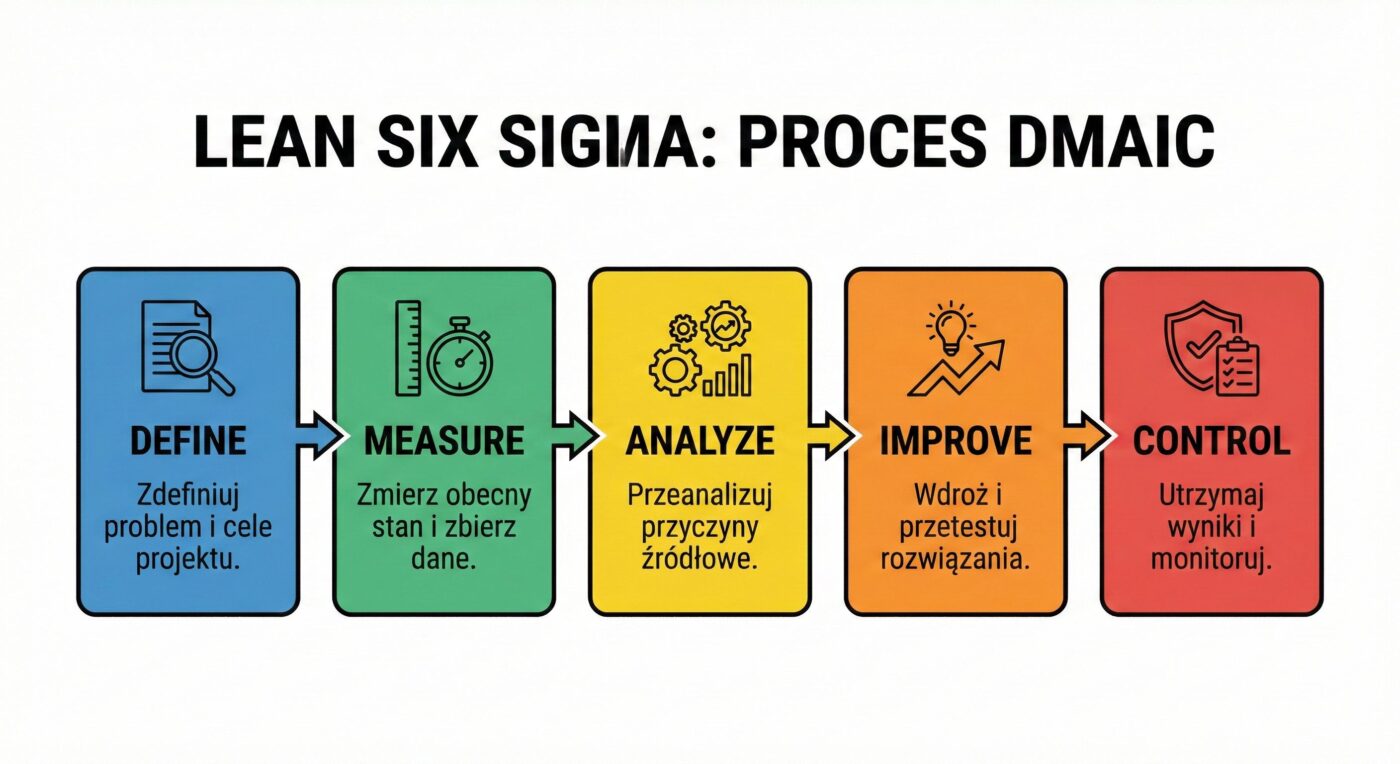

4. DMAIC – Operacyjna precyzja w dążeniu do doskonałości (Lean Six Sigma)

Cykl DMAIC to coś więcej niż zestaw kroków – to rygorystyczna, oparta na danych „pętla naukowa”, która zamienia inżynieryjne domysły w statystyczną pewność. W świecie product designu i procesów wytwórczych (jak odlewnictwo, obróbka CNC czy wtryskiwanie tworzyw), DMAIC służy do bezlitosnego eliminowania zmienności (Six Sigma) oraz usuwania marnotrawstwa (Lean). Metodologia ta wychodzi z założenia, że nie można zarządzać czymś, czego nie potrafimy zmierzyć, a każdy błąd w produkcie ma swoją mierzalną przyczynę w parametrach procesu.

---

Praktyczny przykład: Redukcja odrzutów w procesie obróbki wałów silnikowych

Wyobraźmy sobie linię produkcyjną, gdzie 5% wałów wypada poza tolerancję wymiarową, co generuje ogromne koszty złomu.

1. Define (Definiuj): Cel – redukcja wadliwości z 5% do 0,5% w ciągu kwartału. Krytyczne dla Jakości (CTQ) to średnica czopa wału: 50mm +/- 0,01 mm
2. Measure (Mierz): Zbieramy dane z 1000 cykli. Określamy aktualny poziom Sigma procesu.
3. Analyze (Analizuj): Używamy wykresu Ishikawy i statystycznych testów hipotez. Okazuje się, że bicie promieniowe wrzeciona wykazuje silną korelację z błędami wymiarowymi
4. Improve (Doskonal): Przeprowadzamy DOE (Design of Experiments), aby znaleźć optymalne parametry chłodzenia i prędkości posuwu, które zminimalizują drgania wrzeciona.
5. Control (Kontroluj): Wdrażamy karty kontrolne SPC (Statistical Process Control). Operator monitoruje proces w czasie rzeczywistym – jeśli parametry zbliżają się do granicy tolerancji, system automatycznie koryguje nastawy.

W metodologii tej kładzie się silny nacisk na wykorzystanie danych i statystyki do identyfikacji przyczyn problemów oraz testowania rozwiązań. Lean Six Sigma łączy w sobie zasady szczupłego zarządzania i podejścia Six Sigma, dążąc do redukcji strat przy jednoczesnym zwiększeniu jakości i efektywności^[7][8].

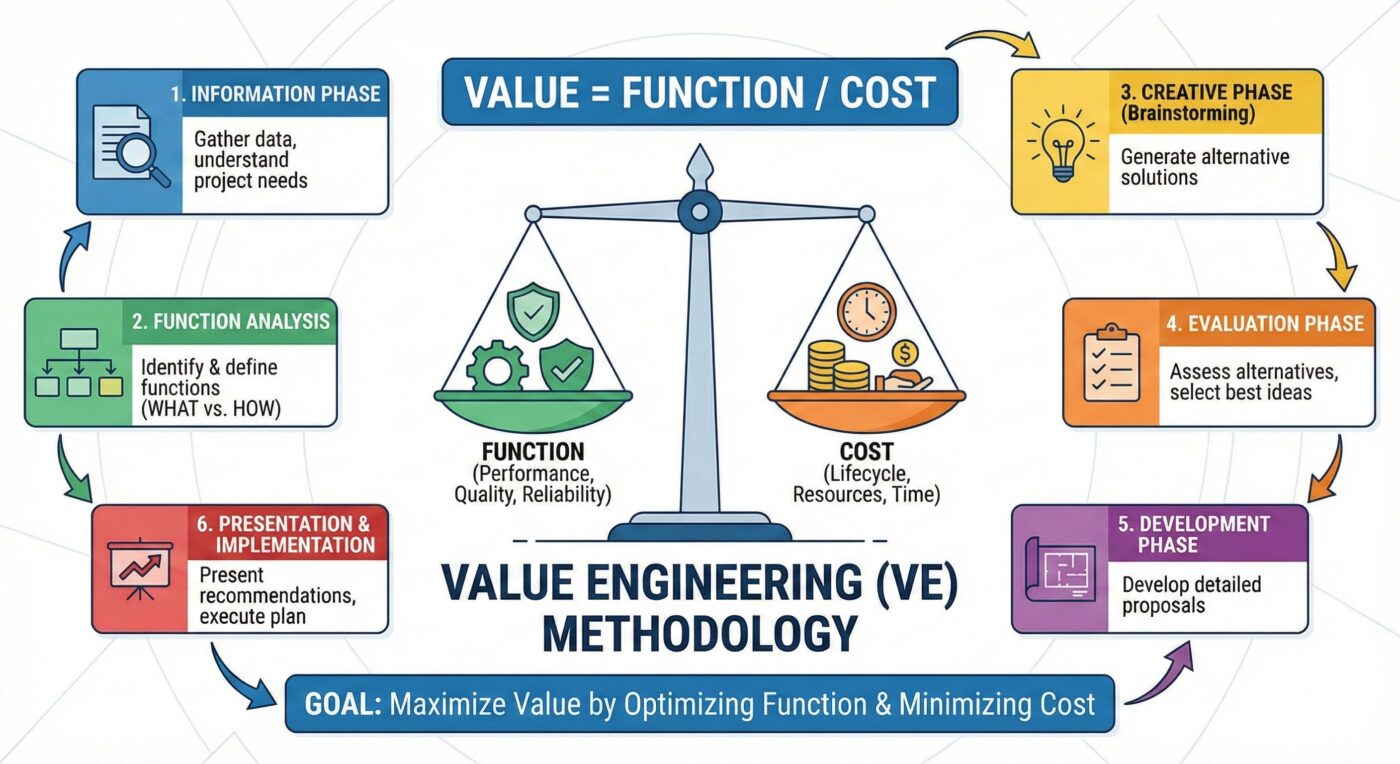

5. Value Engineering (VE) – Matematyka opłacalnej innowacji

Inżynieria Wartości (Value Engineering) często bywa mylnie utożsamiana ze zwykłym cięciem kosztów. W rzeczywistości jest to rygorystyczna, systematyczna metodologia, która chroni produkt przed „odchudzaniem” kosztem jakości.

W świecie zaawansowanego product designu, VE jest narzędziem analitycznym, które zmusza inżynierów do zadania fundamentalnego pytania: „Czy ta funkcja jest warta swojej ceny?”.

Kluczem metody jest przejście z myślenia o komponencie (np. „śruba M10”) na myślenie o funkcji (np. „generowanie siły docisku 5kN”). Dzięki narzędziom takim jak FAST (Functional Analysis System Technique), zespół rozbija produkt na funkcje podstawowe i wtórne, bezlitośnie eliminując te drugie, jeśli generują nieproporcjonalnie wysokie koszty, a nie stanowią o kluczowej wartości dla użytkownika końcowego. To proces poszukiwania alternatyw: zamiany materiałów, zmiany technologii wytwarzania (np. z obróbki skrawaniem na odlew precyzyjny) lub integracji kilku części w jedną.

Przykład inżynierski: Wspornik układu hydraulicznego w maszynie budowlanej

• Stan pierwotny (Over-engineering): Wspornik jest frezowany CNC z litego bloku stali nierdzewnej. Jest niezwykle wytrzymały, estetyczny, ale jego produkcja trwa długo i generuje dużo odpadu materiałowego. Koszt jednostkowy: 150 PLN.
• Analiza Funkcjonalna (VE): Zespół definiuje funkcję główną: „Utrzymać pompę o masie 20 kg” oraz funkcję wymaganą: „Zapewnić odporność na korozję”.
• Rozwiązanie VE: Zamiast frezowania bloku, zastosowano konstrukcję spawaną z laserowo wyciętych blach ze standardowej stali konstrukcyjnej, poddaną następnie cynkowaniu ogniowemu.
• Wynik: Funkcja nośna zachowana w 100%. Odporność na korozję zachowana. Koszt jednostkowy spadł do 45 PLN (redukcja o 70%). Masa elementu zmniejszyła się o 30% dzięki optymalizacji topologicznej blach.

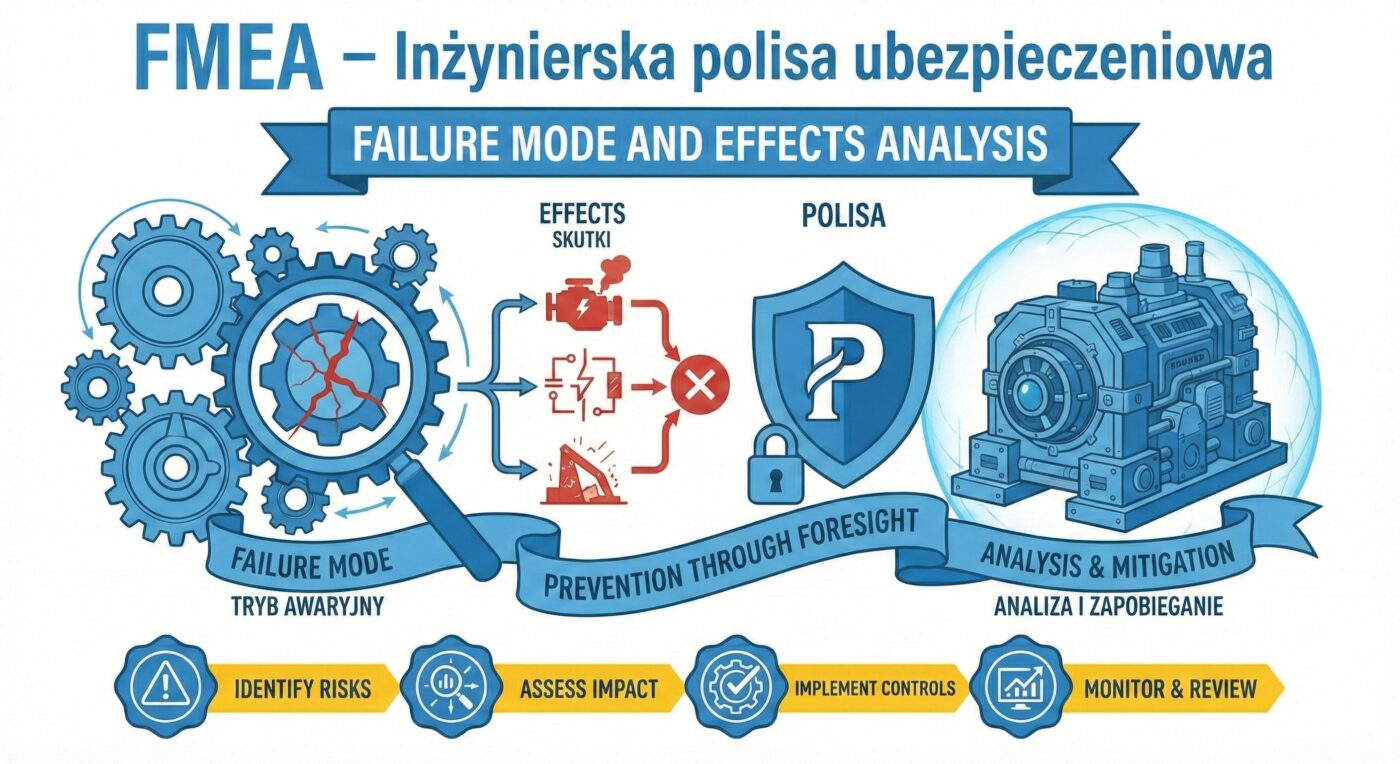

6. FMEA – Inżynierska polisa ubezpieczeniowa (Failure Mode and Effects Analysis)

FMEA to rygorystyczna metoda „przewidywania przyszłości”, która pozwala inżynierom zidentyfikować potencjalne awarie produktu lub procesu, zanim te w ogóle zaistnieją. W projektowaniu mechanicznym nie czekamy, aż prototyp pęknie podczas testów zmęczeniowych – używamy FMEA, aby matematycznie ocenić ryzyko każdego słabego punktu. Metodologia ta dzieli się zazwyczaj na DFMEA (Design – skupiające się na konstrukcji) oraz PFMEA (Process – skupiające się na liniach montażowych i technologii wytwarzania).

To podejście zamienia subiektywny strach przed awarią w obiektywną hierarchię działań. Zamiast naprawiać wszystko, inżynier skupia się na tym, co najbardziej krytyczne, optymalizując czas i budżet projektu.

---

Praktyczny przykład: Łożyskowanie turbosprężarki wysokiej mocy

Wyobraźmy sobie zespół inżynierski projektujący nowe łożysko ślizgowe.

• Tryb awarii (Failure Mode): Przerwanie filmu olejowego przy ekstremalnych obrotach.
• Skutek awarii (Effect): Zatarcia wału, natychmiastowe zniszczenie wirnika, ryzyko pożaru silnika.
• Przyczyna (Cause): Zbyt mały przekrój kanału doprowadzającego olej lub degradacja uszczelnienia pod wpływem temperatury.
• Działanie zapobiegawcze: Zmiana geometrii kanału (Design Change) oraz wdrożenie czujnika ciśnienia oleju z funkcją „safe-mode” w sterowniku silnika.

FMEA jest narzędziem służącym do identyfikacji potencjalnych błędów i ich skutków na wczesnym etapie projektowania lub procesu produkcyjnego. Metoda ta pozwala na ocenę ryzyka poprzez analizę możliwych trybów awarii oraz ustalenie priorytetów działań zapobiegawczych, zanim błąd realnie się pojawi. Praktyczne zastosowanie FMEA zwiększa niezawodność produktów i procesów^[11][12].

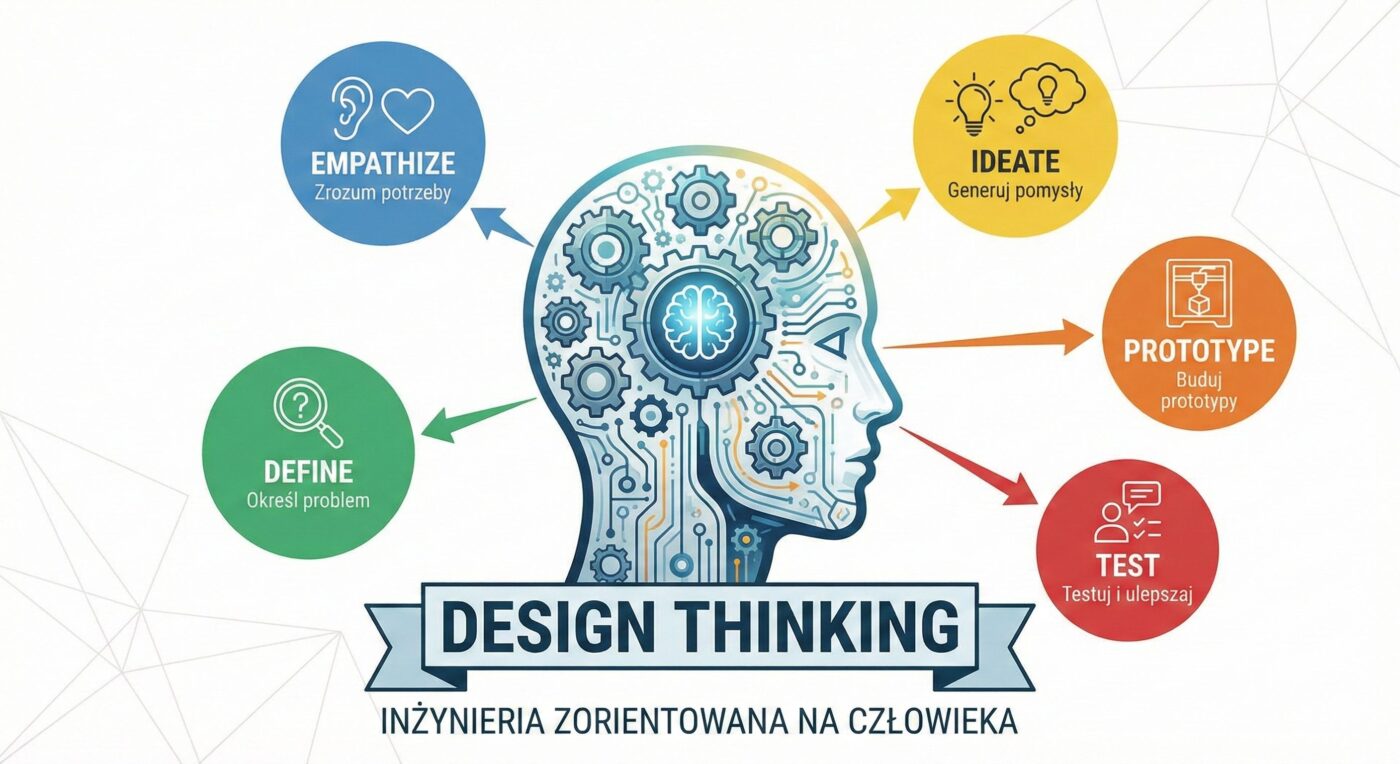

7. Design Thinking – Inżynieria zorientowana na człowieka

Design Thinking (DT) w kontekście inżynierskim to proces „odczarowywania” problemu technicznego. Podczas gdy tradycyjne podejście często skupia się na optymalizacji już istniejącego mechanizmu, DT cofa się o krok, by zapytać: „Czy my w ogóle rozwiązujemy właściwy problem?”. W inżynierii mechanicznej i product designie DT jest traktowane jako rygorystyczna metoda redukcji ryzyka rynkowego poprzez wczesne i tanie prototypowanie.

Metodologia ta opiera się na tzw. Double Diamond (Podwójnym Diamencie) – procesie naprzemiennego rozszerzania (dywergencja) i zawężania (konwergencja) pola widzenia, co pozwala uniknąć fiksacji na pierwszym, często błędnym pomyśle konstrukcyjnym.

---

Praktyczny przykład: Redesign interfejsu sterowania suwnicą przemysłową

• Empatyzacja: Inżynierowie spędzają tydzień na hali produkcyjnej, obserwując operatorów suwnic. Zauważają, że operatorzy noszą grube rękawice ochronne, co sprawia, że standardowe, precyzyjne joysticki są trudne w obsłudze i powodują błędy.
• Definiowanie: Problem to nie „zła precyzja joysticka”, ale „brak kompatybilności interfejsu z wyposażeniem ochronnym operatora”.
• Ideacja: Zamiast poprawiać czułość elektroniki, zespół projektuje mechaniczne „sprzężenia zwrotne” (haptic feedback), które operator poczuje przez rękawicę.
• Prototypowanie: Zamiast zamawiać formę wtryskową, inżynierowie drukują 5 różnych kształtów uchwytów na drukarce 3D (FDM) w ciągu jednej nocy.
• Testowanie: Operatorzy sprawdzają wydruki „na żywo”. Okazuje się, że kształt sferyczny jest znacznie gorszy od trójkątnego, co pozwala zaoszczędzić tysiące euro na etapie finalnego wdrożenia.

Design Thinking to kultura i metodologia projektowa skupiona na zrozumieniu potrzeb użytkownika poprzez empatię i iteracyjne testowanie rozwiązań. Składa się z etapów: wczucia się, definiowania problemu, generowania pomysłów, prototypowania i testowania. Metoda ta pomaga tworzyć innowacje, które są zarówno użyteczne, jak i wykonalne technicznie^[13][14].

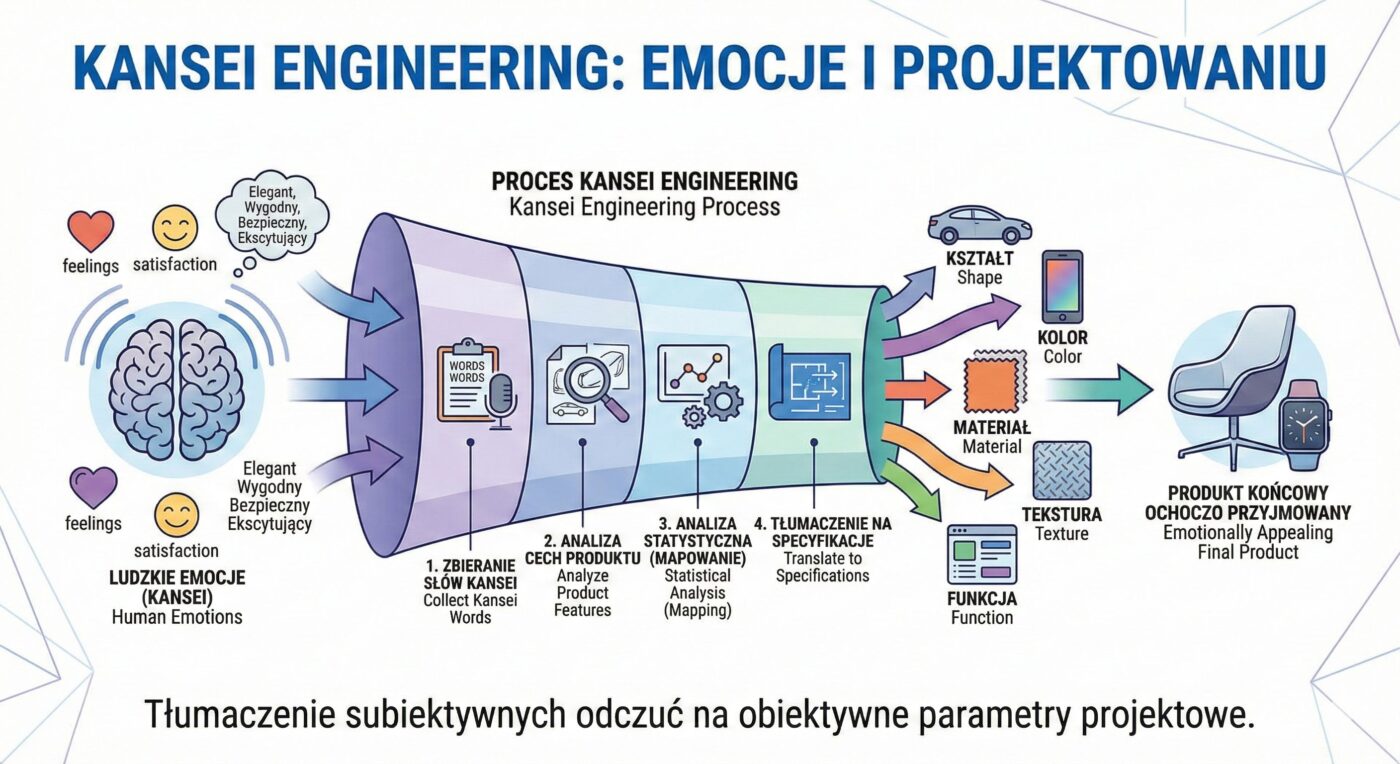

8. Kansei Engineering – Inżynieria emocji i zmysłów

Kansei Engineering (KE) to unikalna, wywodząca się z Japonii metodologia, która „mierzy to, co niemierzalne”. W tradycyjnej inżynierii skupiamy się na parametrach technicznych, takich jak moc czy masa. Kansei idzie o krok dalej – traktuje emocje i subiektywne odczucia użytkownika (tytułowe Kansei) jako dane wejściowe, które należy matematycznie przełożyć na konkretne parametry fizyczne produktu (kształt, teksturę, dźwięk czy opór mechaniczny).

W inżynierii produktu KE pozwala uniknąć projektowania „bezdusznych” maszyn. Zamiast tego, pozwala stworzyć produkt, który użytkownik podświadomie postrzega jako „solidny”, „luksusowy” lub „intuicyjny”. To różnica między przyciskiem, który po prostu zamyka obwód, a przyciskiem, który stawia idealny opór i wydaje satysfakcjonujący „klik”, budując poczucie jakości premium.

---

Praktyczny przykład: Projektowanie dźwięku drzwi samochodowych

W branży motoryzacyjnej Kansei Engineering jest kluczowe przy projektowaniu systemów zamykania.

• Emocja (Kansei): Klient chce czuć „bezpieczeństwo” i „solidność” (high-end quality).
• Analiza fizyczna: Inżynierowie badają widmo akustyczne dźwięku zamykania. Okazuje się, że wysokie częstotliwości (metaliczny brzęk) kojarzą się z taniością i brakiem bezpieczeństwa, natomiast niskie, głuche uderzenie buduje prestiż.
• Parametry projektowe: Inżynier dostosowuje gęstość mat wygłuszających wewnątrz drzwi, geometrię uszczelek oraz masę rygla zamka, aby uzyskać pożądaną charakterystykę częstotliwościową dźwięku.

Innym przykładem jest haptyka w elektronice użytkowej – np. stopień oporu pokrętła głośności w aparacie fotograficznym, który ma imitować precyzję zegarmistrzowską.

Ta japońska metoda koncentruje się na emocjonalnych reakcjach użytkowników w procesie projektowania produktów. Poprzez badania i analizę preferencji estetycznych oraz użytkowych pozwala projektantom tworzyć wyroby, które nie tylko spełniają funkcje, ale także wywołują pozytywne uczucia. Kansei Engineering jest szczególnie wykorzystywana w branży motoryzacyjnej i AGD^[15][16].

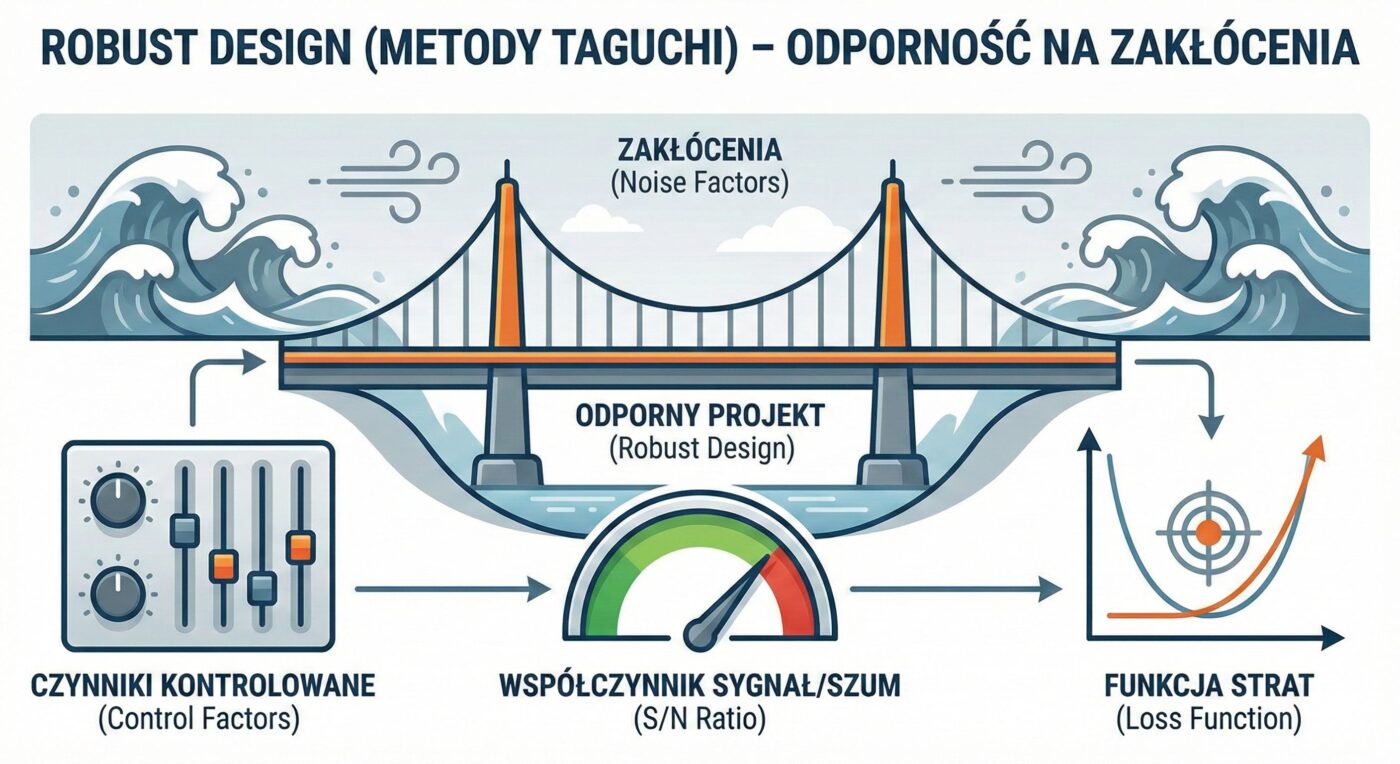

9. Robust Design (Metody Taguchi) – Inżynierska „odporność na chaos”

Genichi Taguchi zrewolucjonizował podejście do jakości, wprowadzając pojęcie projektowania odpornego (Robust Design). W tradycyjnym podejściu inżynier stara się kontrolować każdą zmienną. Taguchi natomiast uznał, że świata nie da się w pełni kontrolować – zawsze wystąpią tzw. szumy (Noise Factors): zmiany temperatury otoczenia, wilgotność, zużycie narzędzi czy różnice w surowcach.

Zamiast walczyć z szumem (co jest kosztowne), Robust Design dąży do takiego doboru parametrów projektowych, aby produkt był na ten szum niewrażliwy. Celem nie jest już tylko „zmieszczenie się w tolerancji”, ale uderzenie w sam środek wartości docelowej, co minimalizuje stratę dla całego społeczeństwa.

---

Praktyczny przykład: Mechanizm pozycjonujący w drukarce 3D lub obrabiarce CNC

Wyobraźmy sobie projektowanie prowadnicy liniowej, która musi zachować precyzję 0,01mm.

Podejście Taguchi: Poprzez eksperymenty (tablice ortogonalne) inżynier odkrywa, że odpowiednia kombinacja geometrii wózka i naprężenia wstępnego sprężyn sprawia, że błąd pozycjonowania pozostaje stabilny niezależnie od temperatury. Projekt staje się „odporny” – działa precyzyjnie nawet w garażowych warunkach.

Szum (Zakłócenia): Rozszerzalność cieplna przy długiej pracy, osiadający kurz na prowadnicach, wibracje z sąsiednich maszyn.

Podejście klasyczne: Kupujemy droższe, ultra-precyzyjne silniki i budujemy klimatyzowaną obudowę, aby utrzymać stałą temperaturę. Koszty rosną drastycznie.

Metodologia Genichiego Taguchi opiera się na optymalizacji projektów w taki sposób, aby były mniej wrażliwe na zmienne zakłócające środowiska i procesów produkcji. Poprzez eksperymenty z wykorzystaniem ortogonalnych tablic i analizy wariancji, pozwala na tworzenie produktów o wyższej jakości i stabilności działania^[17][18].

Poznanie i stosowanie różnych metodologii wspierających inżynierię daje możliwość elastycznego i świadomego wyboru najefektywniejszych narzędzi w zależności od charakteru projektu. To klucz do innowacji, jakości i sukcesu biznesowego w dzisiejszym świecie techniki.
