Rzuty specjalne
Rzuty prostokątne specjalne
Zasady ogólne przedstawiania rzutów na rysunkach technicznych maszynowych opisano w normie PN-ISO 12834:2006: Rysunek techniczny – Zasady ogólne przedstawiania – Część 34: Rzuty na rysunkach technicznych maszynowych. Oprócz podstawowych rzutów uzyskiwanych z rzutowania prostokątnego , w praktyce rysunkowej stosowane są często widoki specjalne, które w znacznym stopniu ułatwiają przedstawienie cech konstrukcyjnych obiektu.
Do najważniejszych widoków zaliczamy:
- widok pomocniczy ukośny
- widok cząstkowy
- widok cząstkowy w zwiększonej podziałce
- półwidok, ćwierćwidok
- widok przerywany
- widok rozwinięty
- widok elementów sąsiadujących
- widok elementów ruchomych
Widok pomocniczy ukośny
W sytuacji, gdy istnieje potrzeba przedstawienia widoku na płaszczyznę obiektu, która nachylona jest do wybranego układu układu rzutni prostokątnych pod pewnym kątem, konieczne jest zastosowanie tak zwanego ukośnego widoku pomocniczego.

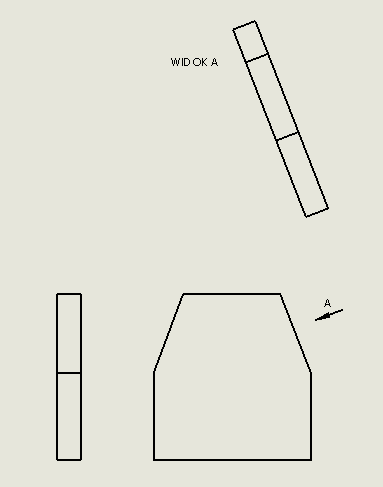

Rys. 1 Widok pomocniczy ukośny
Widok cząstkowy

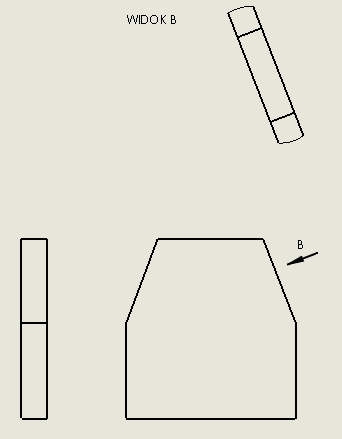

Widok cząstkowy przedstawia wybrany fragment obiektu ograniczony linią falistą lub zygzakową. Stosowany jest wtedy, gdy odwzorowywanie kompletnego widoku nie jest konieczne.
Rys. 2 Widok cząstkowy
Widok cząstkowy w zwiększonej podziałce
Jeżeli ze względu na przyjętą podziałkę rysunkową szczegóły geometryczne nie są dostatecznie widoczne to należy zastosować widok cząstkowy w zwiększonej podziałce. W takim przypadku interesujący fragment jednego z rzutów należy ograniczyć owalem rysowanym cienką linią ciągłą i opisać dużą literą alfabetu identyfikującą wybrany fragment rzutu.

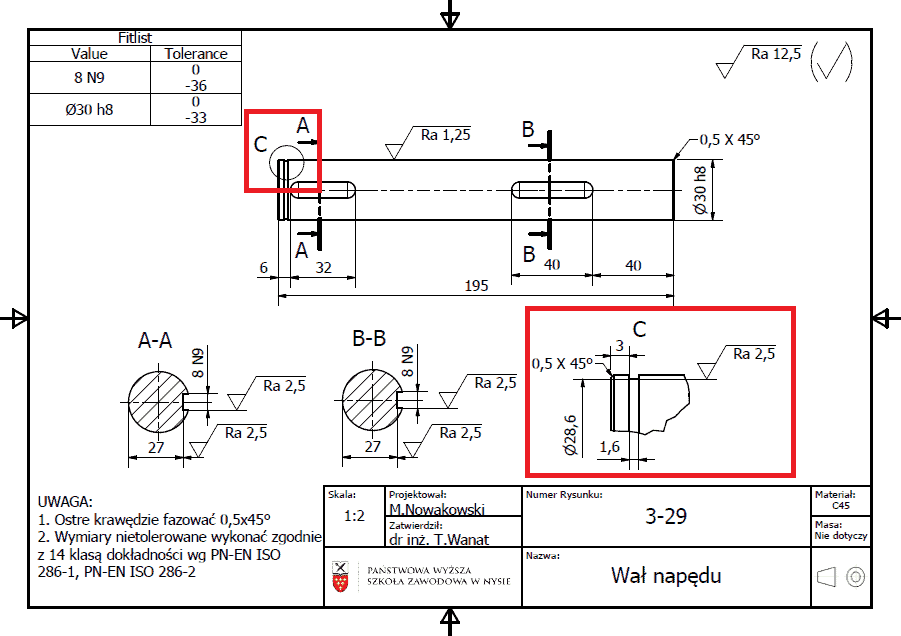

Rys. 3 Widok cząstkowy o zwiększonej podziałce (szczegół)
Półwidok, ćwierćwidok
Widoki obiektów symetrycznych można przedstawiać w sposób częściowy, to znaczy ograniczony płaszczyznami symetrii. Półwidok przedstawia fragment obiektu ograniczony jedną płaszczyzną symetrii, natomiast ćwierćwidok – dwoma.

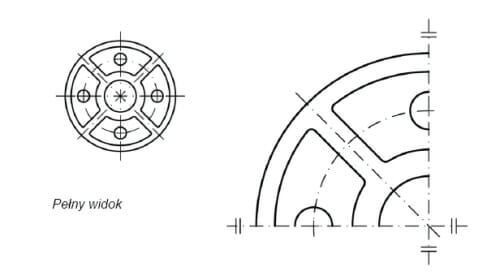

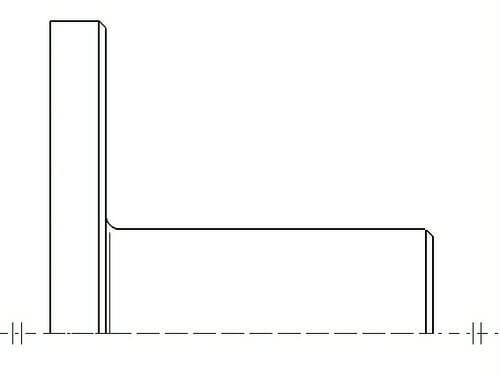

Rys. 4 Półwidok, ćwierćwidok
Widok przerywany
Odwzorowywanie długich części obiektu wymagało by stosowania dużego arkusza rysunkowego lub użycia dużej wartości podziałki zmniejszającej. W konsekwencji rysunek stał by się nieczytelny. Wygodnym rozwiązaniem jest przerwanie widoku.

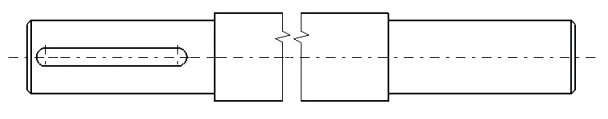

Rys. 5 Widok przerywany
Widok rozwinięty
W wielu przypadkach elementy gięte z blachy wygodnie jest odwzorowywać w postaci widoku rozwiniętego. Wówczas przy krawędziach gięcia znajduje się opis mówiący o kierunku i kącie gięcia blachy.

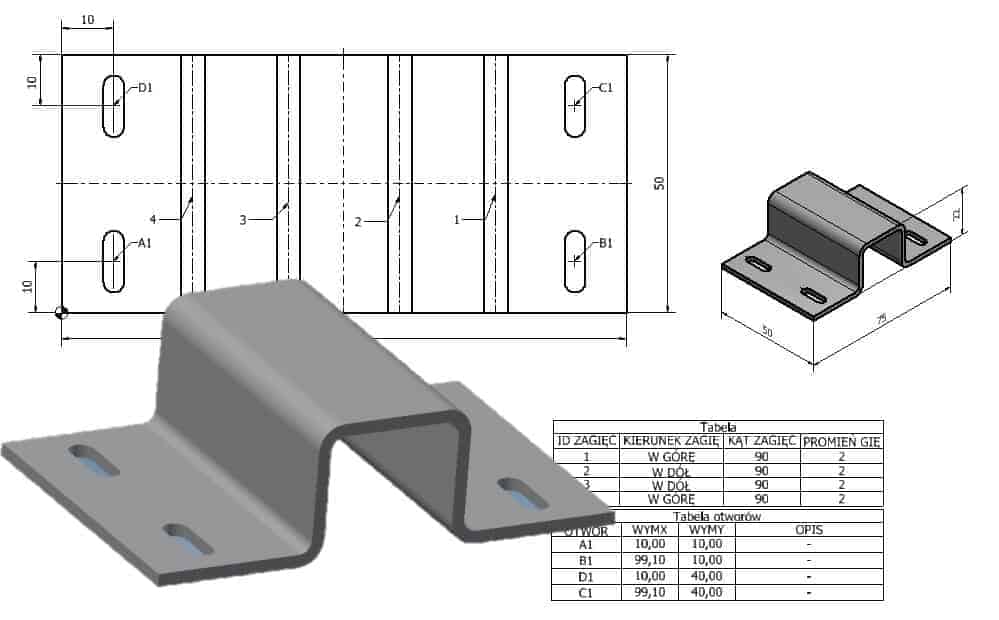

Rys. 6 Widok rozwinięty
Widok elementów ruchomych
Złożony obiekt mający podzespół lub element ruchomy w wielu wypadkach powinien być odwzorowany z ukazaniem na przykład położeń krańcowych

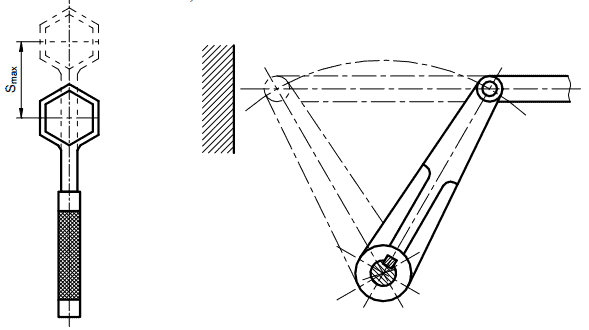

Rys. 7 Widok elementów ruchomych
Źródło:
- Dobrzański T., Rysunek techniczny maszynowy, Wyd. 25, Warszawa, WNT, 2013
- Skupnik D., Markiewicz R., Rysunek techniczny maszynowy i komputerowy zapis konstrukcji, WNT, 2013
