Rzutowanie

Ogólne zasady reprezentacji widoków w postaci rzutów prostokątnych zawiera norma PN-ISO 128-30:2006 Rysunek techniczny – zasady ogólne przedstawiania – część 34: Rzuty na rysunkach technicznych maszynowych.

W celu jednoznacznego i zupełnego odwzorowania obiektu konieczne jest zazwyczaj wykonanie kilku rzutów.

 width=

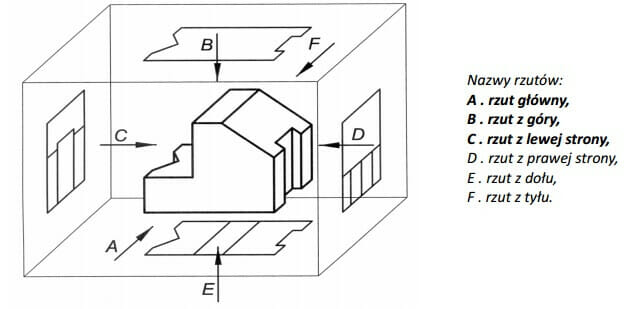

Rys. 1 Rzutowanie

Rzutowanie według metody europejskiej – E

Rozmieszczenie rzutów prostokątnych według metody europejskiej obowiązuje w Polsce oraz wielu innych państwach. W krajach anglosaskich obowiązuje rzutowanie według metody amerykańskiej.

Rzutowanie prostokątne metodą europejską – E polega na wyznaczaniu rzutów prostokątnych przedmiotu na wzajemnie prostopadłych rzutniach.

 width=
 width=

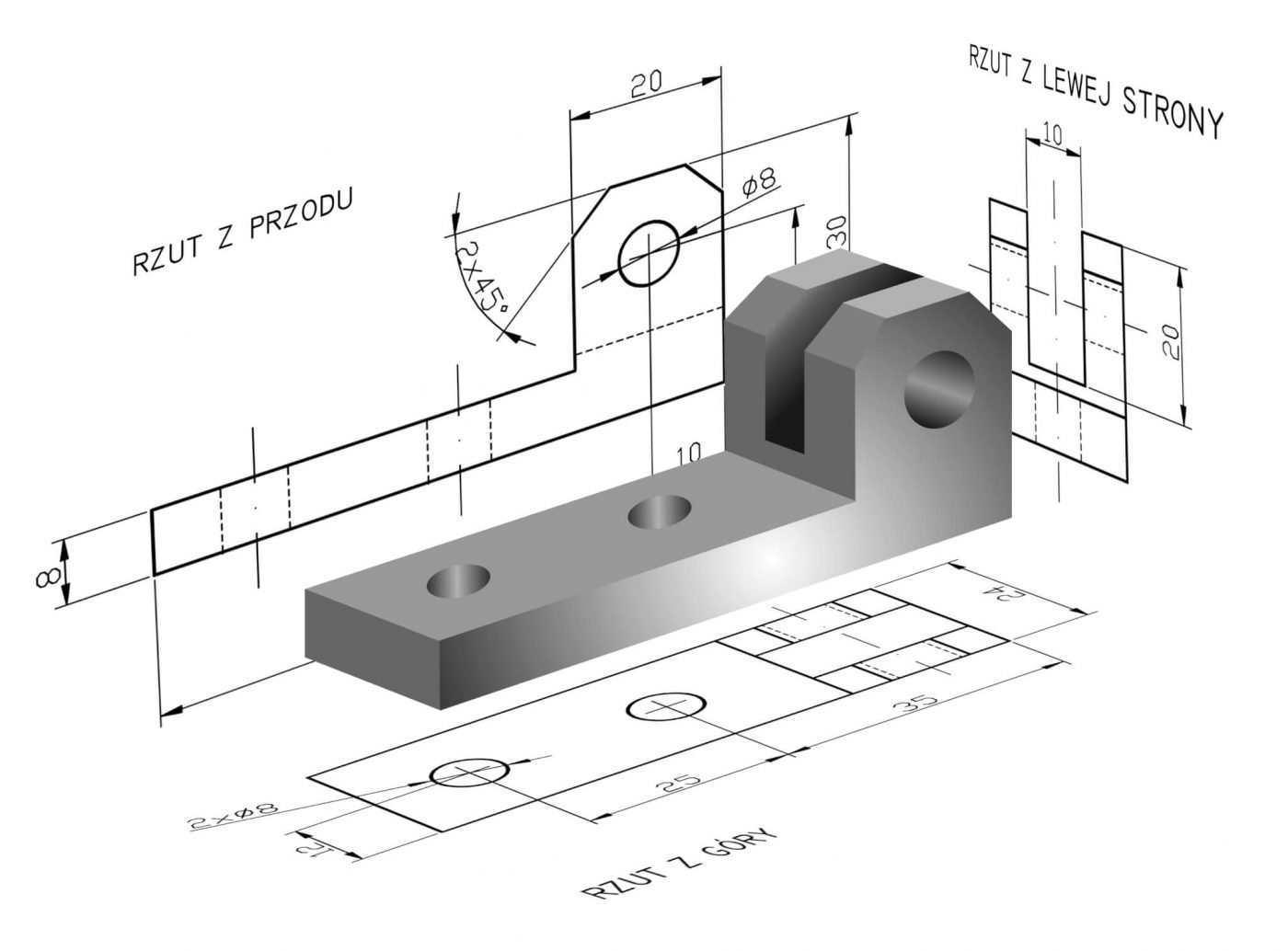

Rys. 2 Rzutowanie prostokątne w konwencji europejskiej

Rzutowanie metodą amerykańską – A

Rzutowanie tą metodą różni się od metody E tym, że rzutnia znajduje się między obserwatorem a przedmiotem rysowanym, co powoduje,  że w układzie rzutów wg metody A niektóre rzuty są jakby poprzestawiane w porównaniu z układem wg metody E.

 width=

Rys. 3 Rzutowanie prostokątne w konwencji amerykańskiej

Na rysunku technicznym w tabelce rysunkowej powinien zostać oznaczony sposób rzutowania zgodnie z symbolami poniżej.

 width=

Rys. 4 Symbole rzutowania

Źródło:

  1. Dobrzański T., Rysunek techniczny maszynowy, Wyd. 25, Warszawa, WNT, 2013
  2. Skupnik D., Markiewicz R., Rysunek techniczny maszynowy i komputerowy zapis konstrukcji, WNT, 2013
