Linie
Do wykonywania rysunków technicznych używa się następujących linii:
- linia ciągła
- linia kreskowa
- linia punktowa
- linia dwupunktowa
- linia falista
- linia zygzakowa
Grubość linii ustala się przy zachowaniu stosunku 1:20,5 i zaczynając od grubości 2mm otrzymuje się:
- 2
- 1,4
- 1
- 0,7
- 0,5
- 0,35
- 0,25
- 0,18
- 0,13
Najczęściej stosuję się linię cienką i grubą, których proporcja wynosi 1:2. Jeżeli przyjęliśmy grubość linii cienkiej jako 0,25mm to linia gruba powinna mieć 0,5mm.

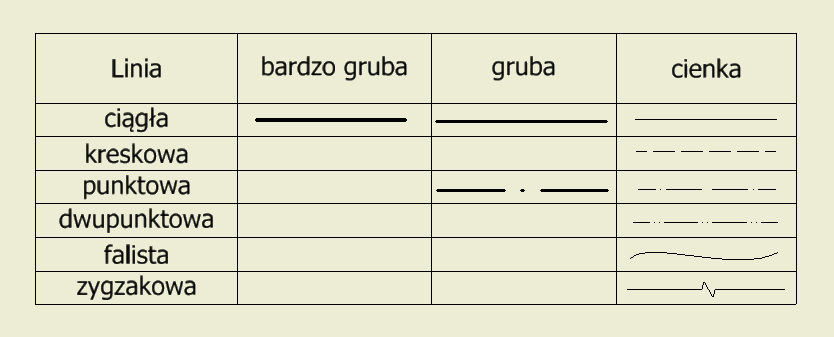

Rysunek 1 Rodzaje linii rysunkowych
Podczas kreślenia należy przestrzegać następujących zasad:
- linia rysunkowa powinna zaczynać się i kończyć kreską,
- załamania, przecięcia i zagięcia linii powinny występować w miejscu kresek,
- długość kresek i odstępy miedzy nimi powinny być równe,
- linia punktowa (zazwyczaj oś) powinna wychodzić poza zarys przedmiotu w obydwie strony o wartość 12d (d-grubość linii).
Źródło:
- Dobrzański T., Rysunek techniczny maszynowy, Wyd. 25, Warszawa, WNT, 2013
- Skupnik D., Markiewicz R., Rysunek techniczny maszynowy i komputerowy zapis konstrukcji, WNT, 2013
