Ćwiczenie 2: Stolik
Cel:
Stworzysz parametryczny projekt stołu, którego wymiary można dynamicznie zmieniać w Autodesk Fusion.

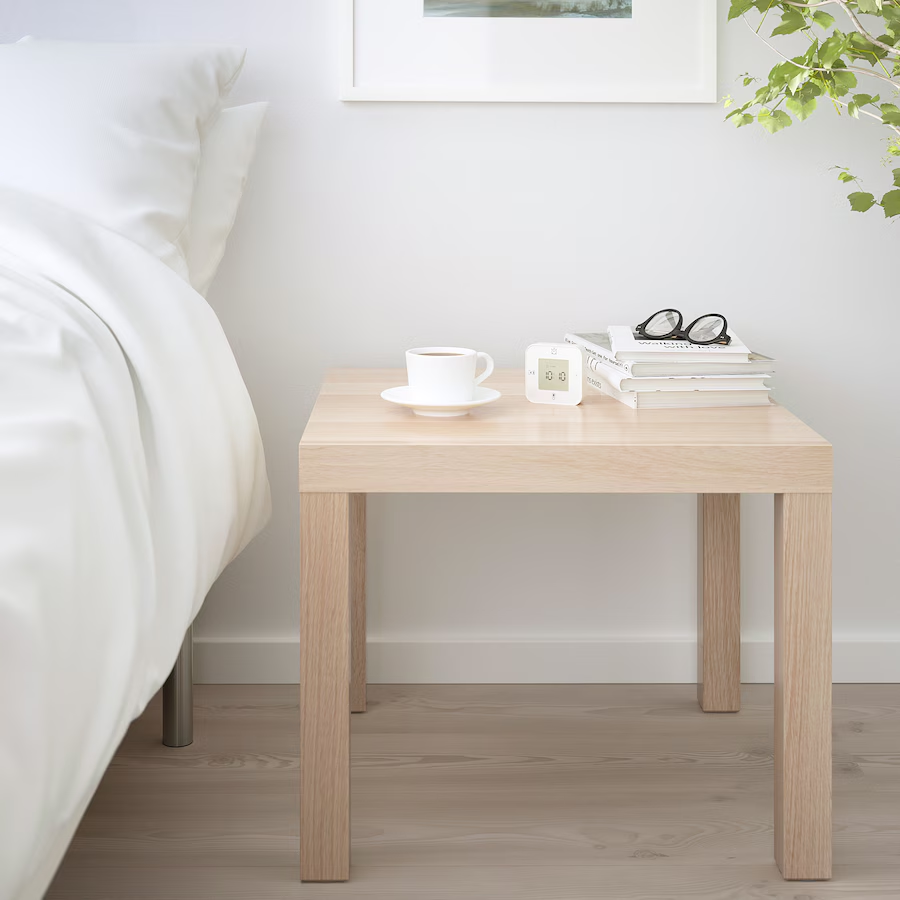

https://www.ikea.com/pl/pl/p/lack-stolik-imitacja-debu-bejcowanego-na-bialo-70319028/#content
Wymiary mebla:
Długość blatu: 55 cm
Szerokość blatu: 55 cm
Wysokość: 45 cm
Instrukcja krok po kroku:
- Wprowadź parametry:
W zakładce Solid kliknij Modify > Change Parameters.
Dodaj następujące parametry:
Blat_Dlugosc = 55 cm
Blat_Szerokosc = 55 cm
Nogi_Wysokosc = 45 cm
Nogi_Grubosc = 5 cm
Blat_Grubosc = 5 cm
- Stwórz blat stołu:
Na podstawie parametrów stwórz blat stołu dzięki narzędziu Sketch i Extrude
- Dodaj nogi stołu:
Stwórz szkic na podstawie blatu i wykorzystaj parametry że wymiary żeby narysować nogi, a następnie zrób wyciągnięcie biorące pod uwagę wcześniej ustalony parametr.
- Test parametrów:
Zmień parametry w Change Parameters (np. Zwiększ Blat_Dlugosc do 70 cm).
Efekt końcowy:
Gotowy model stołu, który można modyfikować za pomocą parametrów.
